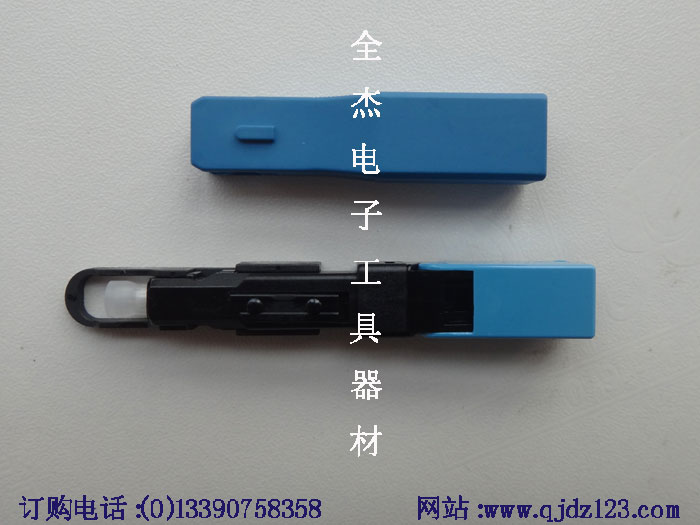

产品名称： ESC250光纤快速接续连接器(预埋型)
产品编号：GG-043W
产品介绍：
预置光纤快速连接器(俗称预埋型)
E-SC250P
应用范围 FTTx，光纤机房线路改造 专利号 ZL 2007 1 0160602.3 一种光纤接续子 产品介绍
预置光纤在工厂两端研磨，完整的两光纤端面通过陶瓷插芯在V型槽中对准，其端面通过弹性贴合，光纤被胶固紧在陶瓷插芯通过V型槽来实现光信号的低损导通；采用箱砌式结构，密封性好，匹配液不易流失，耐候性能强大。螺旋式固紧，适用于蝶形光缆和黄缆的成端。
产品技术指标
| 项目 |
技术参数 |
| 适用范围 |
3.1 x 2.0 mm 蝶形光缆 |
| 光纤直径 |
125μm ( 652 & 657 ) |
| 紧包层直径 |
250μm |
| 适用模式 |
单模 |
| 操作时间 |
约 15s（不含光纤处理） |
| 插入损耗 |
≤ 0.25dB（1310nm & 1550nm） |
| 回波损耗 |
≤ -40dB |
| 接续成功率 |
>98% |
| 组装次数 |
>10次 |
| 裸纤固紧力 |
>5 N |
| 抗拉强度 |
>50 N |
| 使用温度 |
-40～+85℃ |
| 在线抗拉力测试 (20 N) |
△ IL ≤ 0.3dB |
| 机械耐久性（500 次） |
△ IL ≤ 0.3dB |
| 跌落试验（4m高水泥地面每个方向1次，共3次） |
△ IL ≤ 0.3dB |
相关解决方案
- 皮线光缆入户成端直接接入ONU，拉力大于5KG。适用范围广，特别适合现有小区网络升级、光纤网络改造工程。减少了一个面板盒和配套法兰的使用，不仅降低了光纤接入成本，而且操作简单方便。
- 皮线光缆入户成端后放入86面板盒通过适配器与跳纤连结。X86面板盒里设有皮线卡扣，可抵御施工过程中的意外拉拽，对成端后产品起到很好的保护作用。
|
|
|
|
|
|
|
|
|
