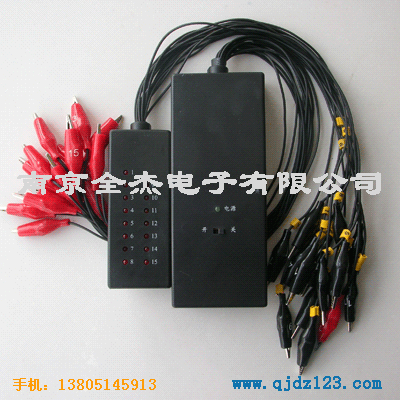

产品介绍：该产品是我厂开发的用于成束导线或多芯电缆的对线校线器。它广泛应用于电力、电信及自动化方面的安装与维修，是安装工和维修工的好帮手(能快速地找出所需要的配对线)。共分10对线和15对线两种规格. 技术参数 电源：9V 叠层电池。 导线电阻<500Ω。 导线间绝缘电阻>10kΩ。 工作环境温度：0-50℃。 外型尺寸：发射器140×56×20mm，接收器95×37×17mm。 9型(10对线)操作步骤 本校线器分发射器和接收器两部分，将发射器电源开关打开，检查电源指示灯是否正常，如指示灯不亮或亮暗不均，请更换发射器内9V叠层电池，再关闭电源。 确认被校导线不带电（如有静电，请将静电放干）。 A． 被校导线为2—9根时（以下以7根为例）： 1．在被校导线一端，用发射器上1#—7#鳌鱼夹分别夹好这7根导线； 2．合上电源； 3．在被校导线的另一端用接收器上的1#—7#鳌鱼夹分别夹好这7根导线； 4．将接收器上8#鳌鱼夹与1#鳌鱼夹短接，（校n根导线，用n+1号鳌鱼夹与1#鳌鱼夹短接，校9根导线时，省略此步骤）； 5．观察接收器上发光二极管的发光情况，每个发光循环周期10秒； 6．如整个循环周期内无发光二极管亮，说明被校导线两端不是同一束导线或同一根电缆； 7．如有几个发光二极管同时亮或1#—7#发光二极管某一个不亮时，说明被校导线存在断路或短路现象； 8．当1#—7#发光二极管一个接一个发光时，请记录下它们的发光顺序，以全熄灭后第一个发光者为开始，如发光顺序为3，2，4，5，1，6，7，那么接收器上的3#，2#，4#，5#，1#，6#，7#导线分别对应发射器端1#，2#，3#，4#，5#，6#，7#导线；每个发光周期发光顺序一致（第一个发光周期不考虑）； 9．在导线两端套上用户所需要的线号，关闭电源，校线完毕。 B．当被校导线多于9根时： 1．在发射器端任选9根导线，用发射器上1#—9#鳌鱼夹分别夹好这9根导线； 2．合上电源； 3．在接收器端也任选9根导线，用接收器上的1#—9#鳌鱼夹分别夹好这9根导线； 4．观察9个发光二极管的发光情况，如发现有两个或两个以上发光二极管同时亮，或某发光二极管不亮时，请用没有被夹的导线更换这些发光二极管对应的导线，直至1#—9#发光二极管一个接一个亮为止； 5．记录下9个发光二极管的发光顺序，即对应发射端1#—9#导线。此9根导线校对完毕； 6．校对余下的导线。 15型(15对线)操作步骤 本校线器分发射器和接收器两部分，将发射器电源开关打开，检查电源指示灯是否正常，如指示灯不亮或亮暗不均，请更换发射器内9V干电池，再关闭电源。 确认被校导线不带电（如有静电，请将静电放干）。 A． 被校导线为2—15根时（以下以7根为例）： 1．在被校导线一端，用发射器上1#—7#鳌鱼夹分别夹好这7根导线； 2．合上电源； 3．在被校导线的另一端用接收器上的1#—7#鳌鱼夹分别夹好这7根导线； 4．将接收器上8#鳌鱼夹与1#鳌鱼夹短接，（校n根导线，用n+1号鳌鱼夹与1#鳌鱼夹短接，校15根导线时，省略此步骤）； 5．观察接收器上发光二极管的发光情况，每个发光循环周期16秒； 6．如整个循环周期内无发光二极管亮，说明被校导线两端不是同一束导线或同一根电缆； 7．如有几个发光二极管同时亮或1#—7#发光二极管某一个不亮时，说明被校导线存在断路或短路现象； 8．当1#—7#发光二极管一个接一个发光时，请记录下它们的发光顺序，以全熄灭后第一个发光者为开始，如发光顺序为3，2，4，5，1，6，7，那么接收器上的3#，2#，4#，5#，1#，6#，7#导线分别对应发射器端1#，2#，3#，4#，5#，6#，7#导线；每个发光周期发光顺序一致（第一个发光周期不考虑）； 9．在导线两端套上用户所需要的线号，关闭电源，校线完毕。 B．当被校导线多于15根时： 1．在发射器端任选15根导线，用发射器上1#—15#鳌鱼夹分别夹好这15根导线； 2．合上电源； 3．在接收器端也任选15根导线，用接收器上的1#—15#鳌鱼夹分别夹好这15根导线； 4．观察15个发光二极管的发光情况，如发现有两个或两个以上发光二极管同时亮，或某发光二极管不亮时，请用没有被夹的导线更换这些发光二极管对应的导线，直至1#—15#发光二极管一个接一个亮为止； 5．记录下15个发光二极管的发光顺序，即对应发射端1#—15#导线。此15根导线校对完毕； 6．校对余下的导线。 注意事项 严禁被校导线带电操作； 发现电源指示灯不亮或亮暗不均时，请更换电池；
